盖特切边带结构：
|
编号
|
名称
|
功能
|
材料
|
|
1
|
顶布
|
保护内层抗张体
|
涤棉帆布
|
|
2
|
芯线
|
传递动力的核心材料
|
聚脂
|
|
3
|
底胶
|
抗侧压力，保持截面形状
|
CR,EPDM
|
|
4
|
底布
|
吸收冲击并防止芯胶龟裂
|
弹力布
|
| 盖特切边带特征： |
|
|
|

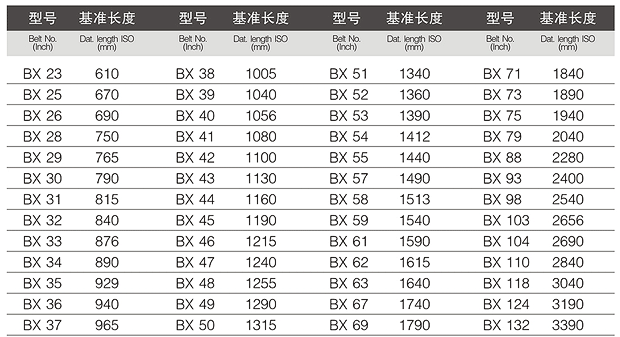

| 盖特切边带，工业用切边V带截面尺寸： |
|
型号
|
上宽（mm）
|
带高（mm）
|
角度（°）
|
|
HM
|
10.5
|
8.0
|
38
|
|
AX
|
13
|
8.0
|
38
|
|
BX
|
17
|
11
|
38
|
|
CX
|
22
|
14
|
38
|
|
DX
|
32
|
19
|
38
|
|
EX
|
38
|
23
|
38
|

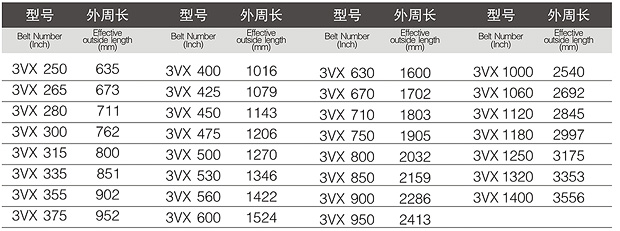

| 盖特切边带，切边窄V带截面尺寸： |
|
型号
|
上宽（mm）
|
带高（mm）
|
角度（°）
|
|
XPZ
|
9.7
|
8.0
|
40
|
|
XPA
|
12.7
|
10
|
40
|
|
XPB
|
16.3
|
13
|
40
|
|
XPC
|
22
|
18
|
40
|
|
9NX
|
9.5
|
8
|
40
|
|
15NX
|
16
|
13.5
|
40
|
|
25NX
|
25.4
|
23
|
40
|

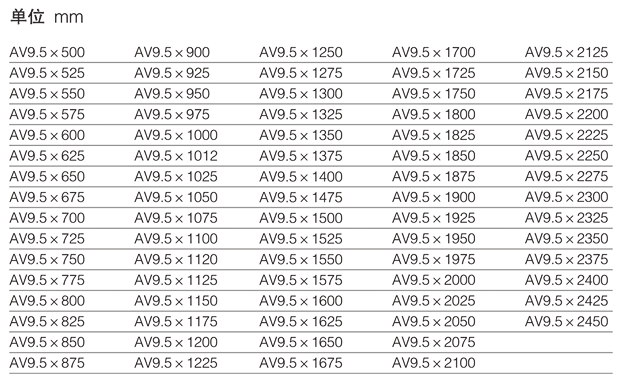

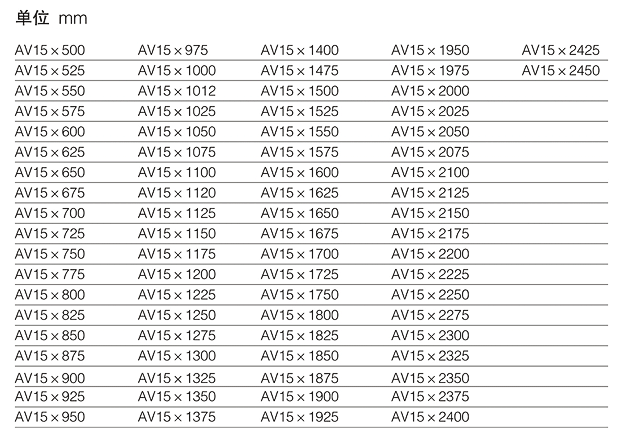

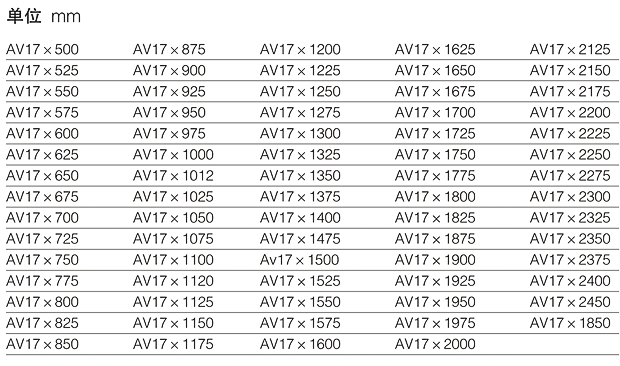

| 盖特切边带，切边汽车V带截面尺寸： |
|
型号
|
顶宽(mm)
|
包边式
|
普通切边带
|
高度（mm）
底胶夹布切边带 |
有齿切边式
|
楔角
|
|
AV-10/9.5
|
10.0
|
8.0
|
7.5
|
7.5
|
8.0
|
40
|
|
AV-13/12.5
|
13.0
|
10.0
|
8.5
|
8.5
|
9.0
|
40
|
|
AV-15
|
15.0
|
9.0
|
-
|
-
|
-
|
40
|
|
AV-17
|
16.5
|
10.5
|
9.5
|
9.5
|
11.0
|
40
|
|
AV-22
|
22.0
|
14.0
|
-
|
-
|
13.0
|
40
|
